Plankote nedir?
Plankote, bir arazinin yükseklik durumunu gösteren haritadır. Zemindeki noktaların kotu ölçülür; bu noktalardan eşyükselti eğrileri çizilir. Böylece eğim, çukur, sırt ve yapı oturmaya uygun alanlar plan üzerinde okunur.
Halk arasında plankote bazen “arazinin haritası” diye geçer. Bu eksik bir tariftir. Plankotenin asıl sorusu şudur: zemin deniz seviyesine veya projede kullanılan yüksekliğe göre nerede duruyor ve nasıl eğiliyor?
Mimari avan proje, kazı-dolgu kararı, istinat ihtiyacı ve yol bağlantısı bu sorunun cevabına bağlıdır. Kot bilinmeden yapılan tasarım, sahada sürpriz kazı veya dolgu çıkarır.
Plankote hangi amaçlarla kullanılır?
- İnşaat öncesi arazi kot ölçümü ve yapı oturumunun zemine göre kurulması.
- Mimari proje eki için mevcut topoğrafyanın aktarılması.
- Site, bahçe veya sanayi parsellerinde tesviye kararının verilmesi.
- Kübaj hesabı için ilk arazi yüzeyinin tanımlanması.
- Yol ve altyapı güzergâhında eğimin görülmesi.
İmar planı veya belediye başvurusu için istenen ürün çoğu zaman halihazır haritadır. İkisi aynı dosyada birleşebilir; yine de talep yazılırken hangi ürünün istendiği sorulmalıdır.
Plankote ile halihazır harita arasındaki fark
| Konu | Plankote | Halihazır harita |
|---|---|---|
| Ana soru | Zemin hangi kotta ve nasıl eğiliyor? | Arazide bugün ne var? |
| Vurgu | Kot noktaları ve eşyükselti eğrileri. | Bina, yol, duvar, direk, sınır ve mevcut tesisler. |
| Tipik kullanıcı | Mimar, inşaat mühendisi, şantiye. | Planlama, imar dosyası, altyapı etüdü. |
| Birbirinin yerine geçer mi? | Hayır. Yükseklik planı, mevcut durum envanteri değildir. | Hayır. Detaylı bir halihazırda kot da olabilir; bu onu otomatik plankote yapmaz. |
Plankote ölçümü nasıl hazırlanır?
Aşağıdaki sıra, sağlıklı bir plankote işinin temel aşamalarıdır. Her arazide her adımın süresi değişir.
- İş tarifi. Sınır, kullanım amacı ve çizimde beklenen yoğunluk konuşulur. Resmi bir kuruma mı verileceği, yoksa yalnızca tasarıma mı esas olacağı ayrılır.
- Arazi keşfi. Ulaşım, görüş, bitki örtüsü, yapı ve güvenlik görülür. Ölçülemeyecek alan varsa işveren baştan bilir.
- Konum bağı. Ölçüler, işe uygun bir koordinat ve yükseklik sistemine bağlanır. Gelişigüzel yerel bir kot, komşu projeyle çakışmayabilir.
- Detay ölçümü. Zemin noktaları, eğim kırıkları, şev dibi ve belirgin tesisler ölçülür. Nokta sıklığı araziye göre artar.
- Ofis değerlendirmesi. Kot noktaları işlenir, eşyükselti eğrileri oluşturulur, çizim kontrol edilir.
- Teslim. Üzerinde anlaşılan içerik verilir. İdarenin onayı ayrı bir işlemdir; ölçüm firması idarenin yerine geçmez.
Arazi topoğrafyası ve kot bilgisi neden önemlidir?
Topoğrafya, arazinin biçimidir. Aynı alana sahip iki parselden biri düze yakın, diğeri sırt ve dere içeriyor olabilir. İkincisinde istinat, kazı ve yağmur suyu yolu tasarımı değişir.
Kot, bir noktanın yüksekliğidir. Tek bir köşe kotu arazinin eğimini anlatmaz. Eğimin yönü, ancak yeterli sayıda nokta ve bu noktalardan üretilen eşyükselti ile görünür.
Yanlış veya seyrek kot, kübajı da yanıltır. Kazı ve dolgu hacmi, ilk yüzey ile proje yüzeyi arasındaki farktır. İlk yüzey plankotede kurulur.
Eşyükselti eğrileri ve kot noktaları
Kot noktası, ölçülmüş tek bir yerin yüksekliğidir. Eşyükselti eğrisi ise aynı yükseklikteki noktaları birleştiren çizgidir. Eğriler sıklaşıyorsa eğim artıyor, açılıyorsa arazi yumuşuyor demektir.
Eğri aralığı işin amacına göre seçilir. Sık eğri her zaman daha iyi çizim değildir; seyrek nokta üzerine sık eğri çizmek sahte bir hassasiyet üretir. Aralık, ölçülen nokta sıklığı ile uyumlu olmalıdır.
Planda ayrıca şev, duvar dibi, yol kenarı ve mevcut yapı köşesi gibi kırıklar varsa bunlar eğriyle çelişmemelidir. Çelişki varsa saha verisi yeniden bakılır.
Şantiye, mimari proje ve arazi planlamasıyla ilişki
Mimar, yapıyı oturturken zemin kotunu referans alır. İnşaat mühendisi temel, istinat ve tesviyeyi buna göre kurar. Şantiye ise uygulama sırasında bu kotları araziye taşır. Bu son adım şantiye harita taşeronluğu kapsamındadır; plankote onun yerine geçmez.
Plankote tasarımın zeminini tarif eder. Aplikasyon, proje kotunun ve aksların zemine işaretlenmesidir. Önce arazi okunur, sonra proje uygulanır.
Arazi keşfi ve ölçüm süreci
Keşif, ölçü aletinin kurulmasından önce yapılır. Şu sorular cevaplanır: parsele araç yanaşıyor mu, görüşü kapatan ağaç veya yapı var mı, komşuyla sınır tartışmalı mı, ölçü için girilecek özel izin var mı?
Sınır belirsizse plankote yine üretilebilir; fakat haritanın kadastro sınırını tespit ettiği sanılmamalıdır. Sınır için kadastro işlemleri ayrı değerlendirilir.
Ölçüm günü noktalar arazinin biçimini yakalayacak şekilde dağılır. Düz bir tarlada seyrek nokta yetebilir. Dere, şev ve mevcut yol varsa o kırıklarda nokta sıklaşır.
Kullanılan yöntemler ve cihazlar
Ölçümde GNSS ve GPS, total station, drone ile fotogrametri, lazer tarama ve LiDAR kullanılır. Ofiste Netcad ve AutoCAD Civil 3D ile çalışılır.
GNSS

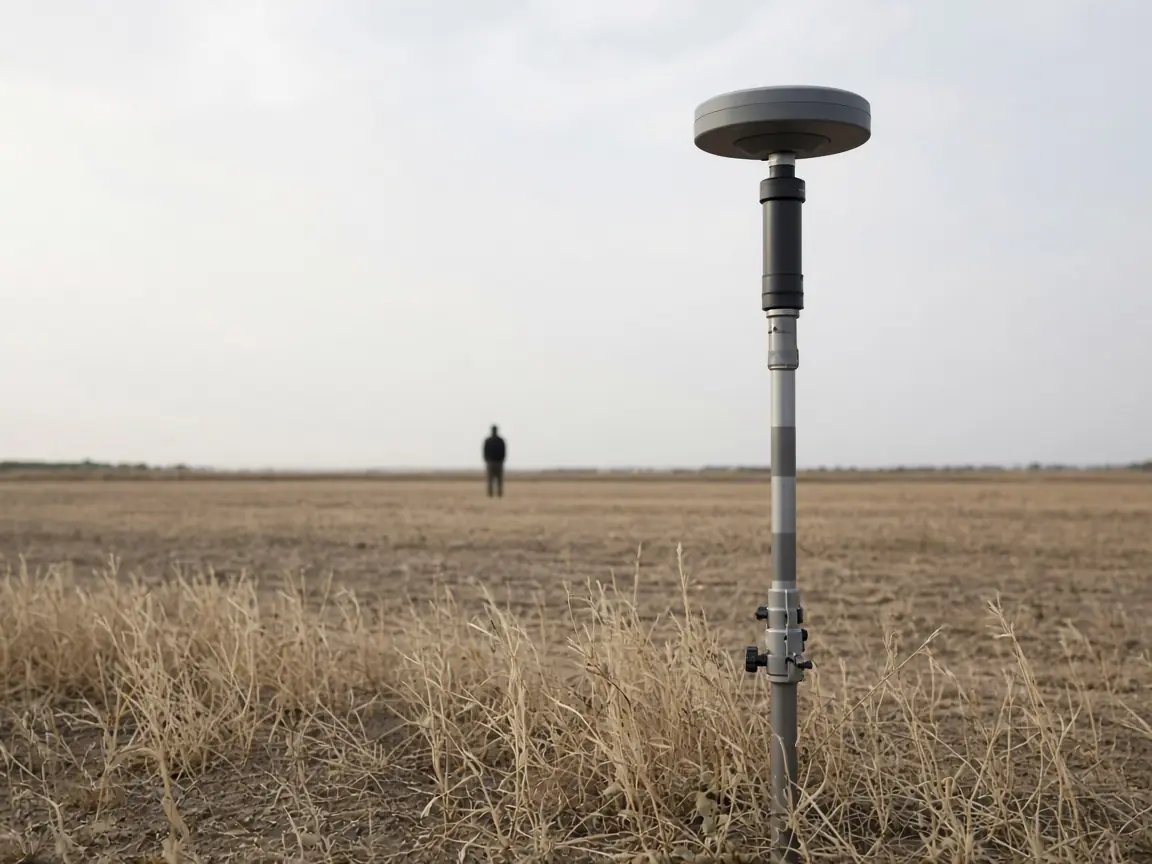

Açık alanda noktanın konumunu ve yüksekliğini uydu gözlemine dayandırır. Dar sokak, sık ağaç ve yüksek yapı görüşü bozabilir.
Total station

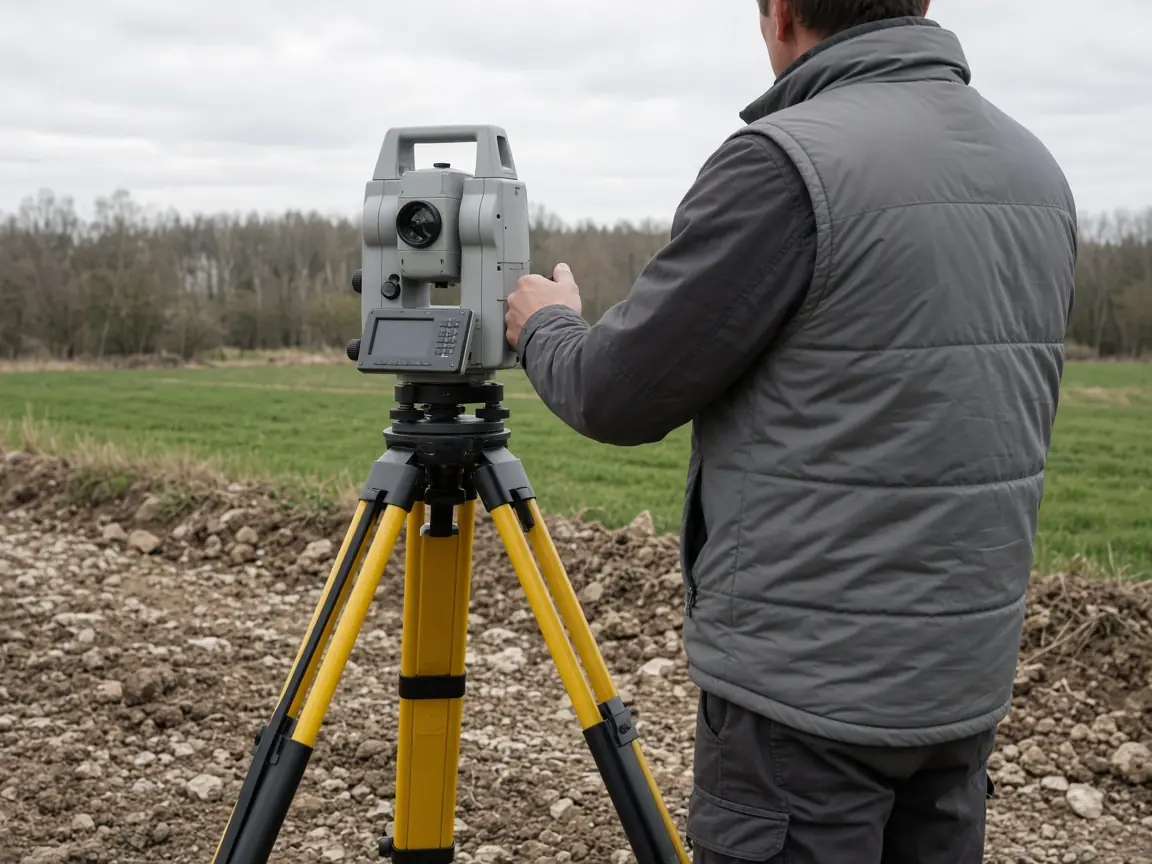

Açı ve mesafe ölçer. Şev, yapı dibi ve GNSS’in zorlandığı sıkışık alanlarda detay toplar.
Drone, geniş ve görüşü açık arazide yüzey modeli için değerlendirilir. Hangi işte hangi yöntemin seçileceği araziye göre konuşulur; her plankote uçuşla yapılmaz.
Drone ve LiDAR sayfasında bu ayrım ayrıca yazılır.
Teslimde ne verilir?
Çizimin içeriği ve dosya biçimi teklif sırasında yazılır.
Bir plankote çiziminde genellikle şunlar aranır: ölçülmüş kot noktaları, eşyükselti eğrileri, eğri aralığının belirtilmesi, kuzey yönü, lejant ve işin kapsadığı sınır. Kâğıt çıktı mı yoksa sayısal çizim mi gerektiği, çizimi kullanacak mimarın veya idarenin talebine göre değişir.
Plankote fiyatını etkileyen faktörler
Alan söylenmeden güvenilir bir tutar verilemez. Tutarı esas olarak şunlar değiştirir:
- Ölçülecek alanın büyüklüğü ve şekli.
- Eğim, şev, dere ve bitki örtüsü.
- Ankara içi ulaşım ve araziye giriş koşulları.
- İstenen nokta sıklığı ve eşyükselti aralığı.
- Yalnızca tasarım amaçlı mı, yoksa başka bir harita ürünüyle birlikte mi istendiği.
- Mevcut kontrol noktası olup olmadığı.
- Mevsim: kar, çamur ve kapalı görüş saha süresini uzatır.
Sık sorulan sorular
Plankote haritası ile plankote çizimi aynı şey mi?
Konuşma dilinde ikisi de yükseklik planını anlatır. Çizim, ölçülen kotların paftaya dönüşmüş halidir. Ölçüm yapılmadan yalnızca masa başında çizim üretmek plankote değildir.
Plankote yaptırmak ne kadar sürer?
Alan, eğim ve hava durumuna bağlıdır. Sabit bir gün sayısı verilmez. Keşif bilgisinden sonra süre konuşulur.
İnşaat ruhsatı için plankote zorunlu mu?
Her dosyada aynı belge istenmez. İlgili idare ve projenin türü belirler. Belediyenin halihazır istediği bir işe yalnızca plankote yetmeyebilir.
Hangi ilçelerde ölçüm yapılır?
Birincil bölge Ankara’dır. İş, parselin yerine göre değerlendirilir. Ayrıntı Ankara plankote sayfasındadır.
Ölçüm milimetre hassasiyetinde midir?
Doğruluk; yönteme, cihaza, araziye ve iş tarifine bağlıdır.
Ankara’da plankote
Ankara, ovayla çevrelenmiş bir başkent havzasındadır. Kent içi parseller görece düz görünebilir; Çankaya sırtları, kuzeydeki yükseltiler ve il dışına doğru açılan araziler ise belirgin eğim taşır. Bu yüzden “parsel düzdür” varsayımı kazı miktarını şaşırtır.
Kışın kar ve don, yazın kuru ve tozlu zemin saha takvimini etkiler. Ankara’daki talep Ankara plankote ölçümü sayfasında anlatılır.
